Bộ cắt sét lan truyền 3 pha

Bộ cắt sét lan truyền 3 pha 3xSGT50-25+NE100 LPI Là Gì?

3xSGT50-25+NE100 LPI là thiết bị chống sét lan truyền 3 pha thuộc dòng sản phẩm bảo vệ cấp I (Class I Protectors) của LPI. Sản phẩm sử dụng công nghệ Spark Gap (khe hở phóng điện) tiên tiến, được thiết kế để gắn trên thanh DIN trong tủ điện. Với dòng sét tối đa 50kA (xung 10/350µs), tương đương 135kA (xung 8/20µs), thiết bị này có khả năng xử lý các xung sét mạnh mẽ, bảo vệ hiệu quả hệ thống điện khỏi dòng sét lan truyền qua đường nguồn.

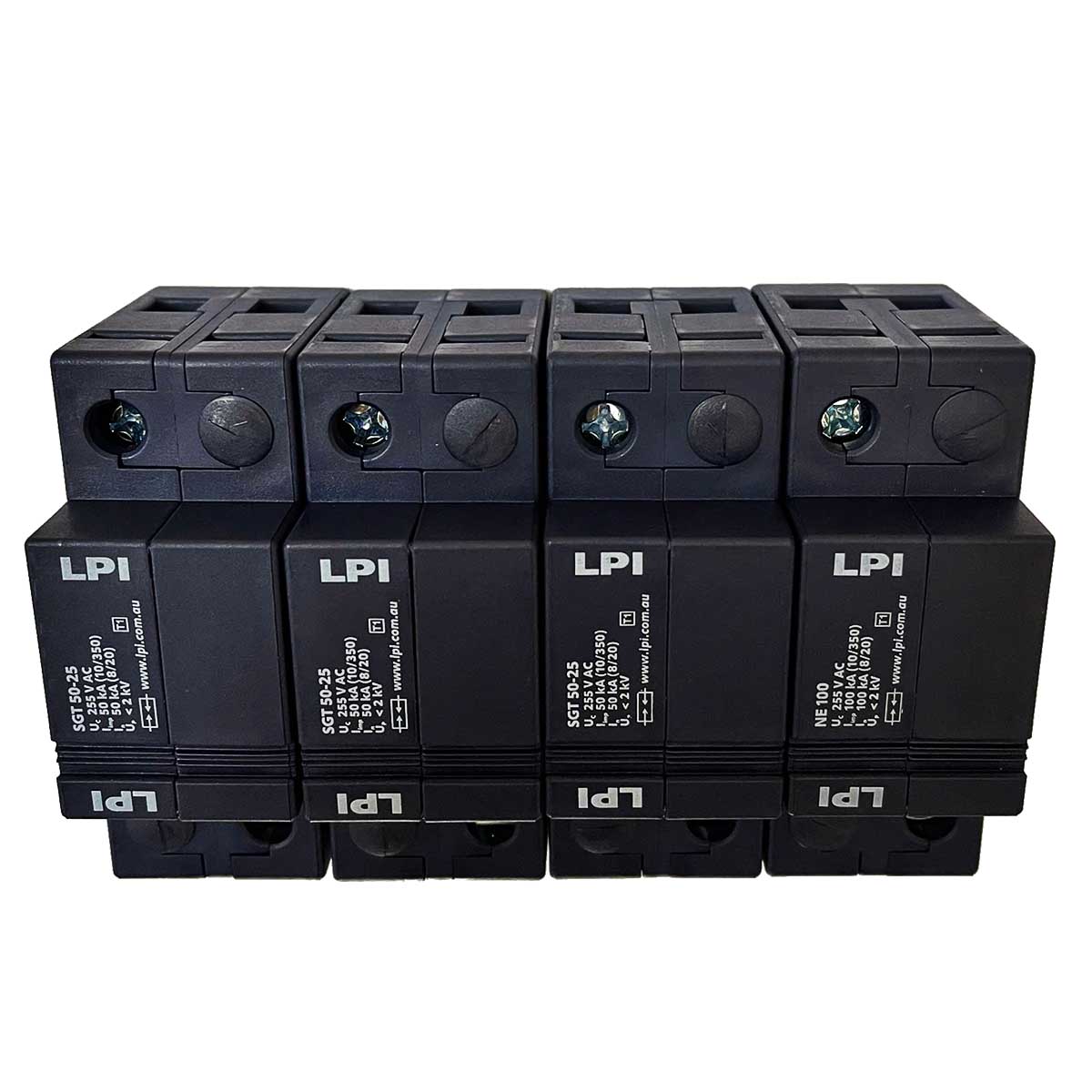

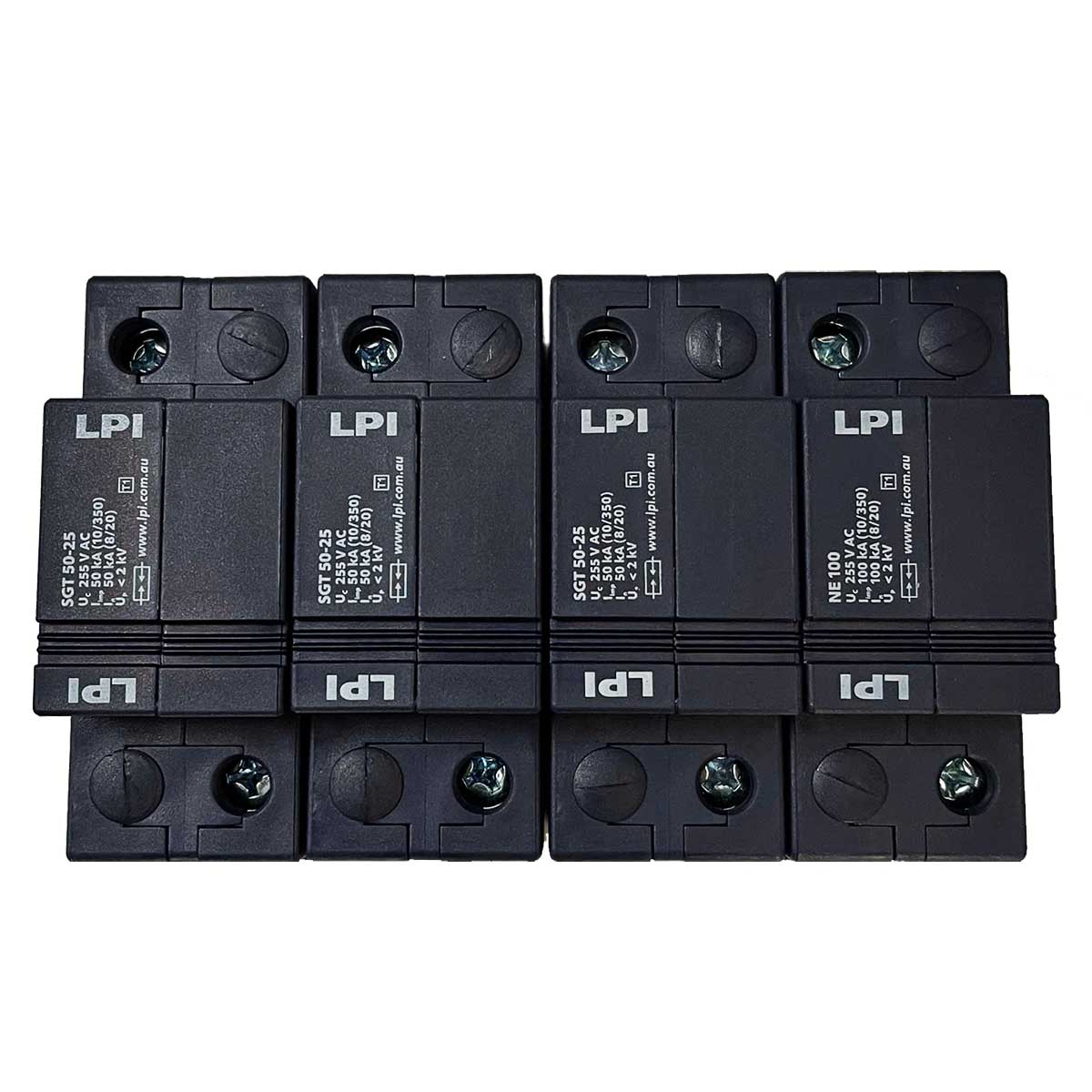

Thiết bị bao gồm ba mô-đun SGT50-25 (bảo vệ pha) và một mô-đun NE100 (bảo vệ trung tính), tạo thành một hệ thống bảo vệ toàn diện cho mạng điện 3 pha. Với khả năng cắt sét mạnh mẽ, 3xSGT50-25+NE100 có thể xử lý dòng sét trực tiếp lên đến 50kA/cực (dạng xung 10/350µs) và tổng dòng sét tối đa 100kA (N-E). Đây là lựa chọn lý tưởng cho các công trình lớn như nhà máy, tòa nhà văn phòng, trung tâm dữ liệu, hoặc các khu dân cư cần bảo vệ hệ thống điện an toàn.

Tính năng chính Bộ cắt sét lan truyền 3 pha

• Công nghệ Spark Gap: Sử dụng công nghệ Encapsulated Spark Gap ( ESG) để cắt sét, cho phép chịu được dòng xung sét lớn
• Khả năng cắt sét cao: Có khả năng cắt dòng sét lớn, bảo vệ hiệu quả cho hệ thống điện.
• Điện áp hoạt động: 230VAC, phù hợp với điện áp lưới điện dân dụng và công nghiệp.
• Thiết kế dạng module: Dễ dàng lắp đặt và thay thế trong tủ điện.
• Tuân thủ tiêu chuẩn IEC 61643: Sản phẩm tuân thủ các tiêu chuẩn quốc tế về chống sét, đảm bảo chất lượng và an toàn.
• Xuất xứ Úc: Sản phẩm được sản xuất bởi hãng LPI (Úc), nổi tiếng về chất lượng và độ tin cậy trong lĩnh vực chống sét.

Ưu điểm bộ cắt sét lan truyền 3 pha

• Bảo vệ hiệu quả: Ngăn chặn các tác hại do sét và xung điện áp gây ra cho thiết bị điện tử.
• Độ bền cao: Tuổi thọ dài, hoạt động ổn định trong nhiều điều kiện môi trường.
• Dễ dàng lắp đặt: Có thể lắp đặt trên thanh DIN rail một cách dễ dàng.
• Kích thước nhỏ gọn:Không chiếm nhiều không gian trong tủ điện.
• Tiêu chuẩn:Tuân thủ theo các tiêu chuẩn IEC 61643 and EN 61643

Ứng dụng rộng rãi của Bộ Chống Sét lan truyền nguồn 3 pha 3xSGT50-25+NE100

• Công trình dân dụng và công nghiệp: Sản phẩm phù hợp cho nhiều loại công trình, từ nhà ở, tòa nhà văn phòng đến nhà máy, xí nghiệp.
• Hệ thống điện 3 pha: Đặc biệt thích hợp cho các hệ thống điện 3 pha, nơi nguy cơ sét đánh cao.

• Bộ chống sét 3xSGT50-25+NE100 được sử dụng rộng rãi trong các công trình công nghiệp, viễn thông…
• Đặc biệt phù hợp cho các khu vực có nguy cơ sét đánh cao.
• Nhà ở: Bảo vệ các thiết bị điện tử như tivi, máy tính, tủ lạnh…
• Văn phòng: Bảo vệ hệ thống máy tính, máy in, thiết bị văn phòng…
• Công nghiệp: Bảo vệ hệ thống điện, máy móc, dây chuyền sản xuất, Cắt lọc sét cho thiết bị điện…
• Datacenter : bảo vệ các thiết bị chính trong trung tâm dữ liệu, Cắt sét cho trung tâm dữ liệu..

Tiêu chí lựa chọn Bộ cắt sét lan truyền 3 pha – 3xSGT50-25+NE100

• Xác định điện áp hoạt động của hệ thống điện và xem tiêu chí điện áp làm việc lớn nhất của thiết bị chọn càng cao càng tốt Ví dụ Uc : 480V
• Xem xét dòng xả sét tối đa phù hợp với điều kiện môi trường và tần suất sét đánh.
• Sau đây các dòng sản phẩm khác  của “ 3xSGT50-25+NE100 “ LPI

Mã thiết bị	Điện áp làm việc định mức (Un) 50/60 Hz	Điện áp làm việc liên tục lớn nhất (Uc)	Khả năng cắt sét (10/350µs)
3xSGT50-25+NE100	230 Vac	480Vrms	L-N: 50kA N-PE: 100kA
3xSG60+NE100	400 Vac	440Vrms	L-N: 60kA N-PE: 100kA

Hướng Dẫn Lắp Đặt 3xSGT50-25+NE100

Để đảm bảo hiệu quả tối ưu, việc lắp đặt 3xSGT50-25+NE100 LPI cần tuân thủ các bước sau:

• Kiểm tra hệ thống: Đảm bảo nguồn điện tương thích với thông số 220=240V/50Hz (tối đa 480V).
• Gắn thiết bị: Đặt thiết bị chống sét 3 pha SGT50-25 LPI lên thanh DIN 35mm trong tủ điện và cố định chắc chắn.
• Kết nối dây: Nối dây theo sơ đồ kỹ thuật từ LPI, đấu nối pha (L) và trung tính (N) hoặc đất (E), đảm bảo tiếp xúc tốt.
• Kiểm tra vận hành: Bật nguồn và kiểm tra xem thiết bị hoạt động bình thường không.

Lưu ý Chống sét LPI 3xSGT50-25+NE100

• Nên lắp đặt module cắt sét ở vị trí phù hợp, gần nguồn điện chính và các thiết bị cần bảo vệ.
• Cần kiểm tra định kỳ để đảm bảo module hoạt động tốt.
